《消防給水及消火栓系統技術規范》

　　GB 50974-2014 節選

　　5.1.15 消防水泵吸水管可設置管道過濾器，管道過濾器的過水面積應大于管道過水面積的4倍，且孔徑不宜小于3mm。

　　《自動噴水滅火系統施工及驗收規范》

　　GB 50261-2017 節選

　　4.2.3 吸水管及其附件的安裝應符合下列要求：

　　1 吸水管上宜設過濾器，并應安裝在控制閥后。

　　2 吸水管上的控制閥應在消防水泵固定于基礎上之后再進行安裝，其直徑不應小于消防水泵吸水口直徑，且不應采用沒有可靠鎖定裝置的蝶閥，蝶閥應采用溝槽式或法蘭式蝶閥。

　　【條文解釋】

　　消防水泵吸水管的正確安裝是消防水泵正常運行的根本保證。吸水管上宜安裝過濾器，可避免雜物進入水泵，影響系統的供水。同時該過濾器應便于清洗，確保消防水泵的正常供水。由于安裝在吸水管的過濾器網孔較小，需要經常清洗，在工程實際應用過程中執行較差，容易造成堵塞或者管道通水能力明顯減少。工程應用中水泵吸水口上安裝有濾網，一般的雜物不會進入吸水管，因此對吸水管上安裝過濾器不強制要求，但安裝有過濾器的系統，應定期對過濾器進行清洗，確保管路系統的通水能力。

　　【解讀】

　　在日常工程設計中，基于對“可”和“宜”字的不同理解，有設計師認為：

　　在消火栓系統中，消火栓栓頭的規格常用為DN65，一般的雜物即使進入系統，也不會對噴水造成大的影響。而對于自動噴淋系統，最常用的噴淋頭的規格為DN15/DN20（流量系數K=80/115）。如果雜物進入系統，就很容易造成噴頭堵塞，從而無法保證系統正常噴水。

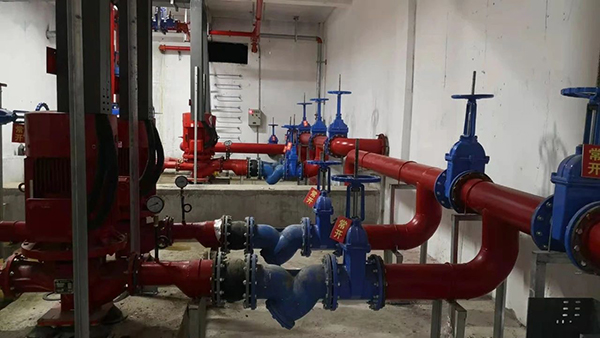

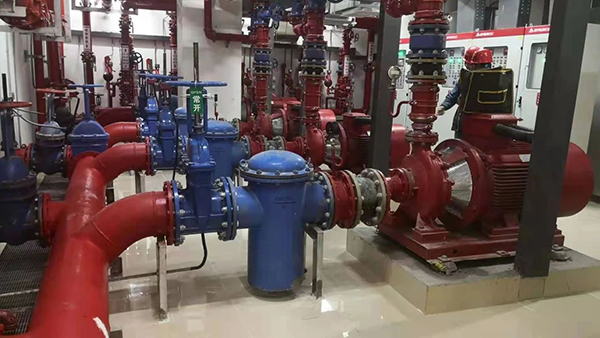

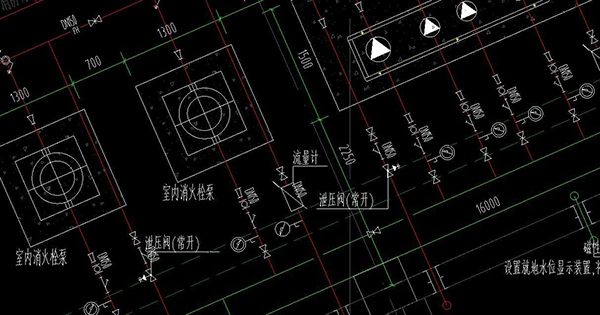

　　在這種認知下，通常的設計理念就是：消火栓泵吸水管無需設置過濾器，自動噴淋泵吸水管需要設置過濾器，常見設計如下圖：

　　當然，也有設計師認為，既然你規范模棱兩可，模模糊糊，那么也沒有必要勞心費神的對消火栓系統與自動噴淋系統做區別對待，水泵吸水管一律加裝過濾器。

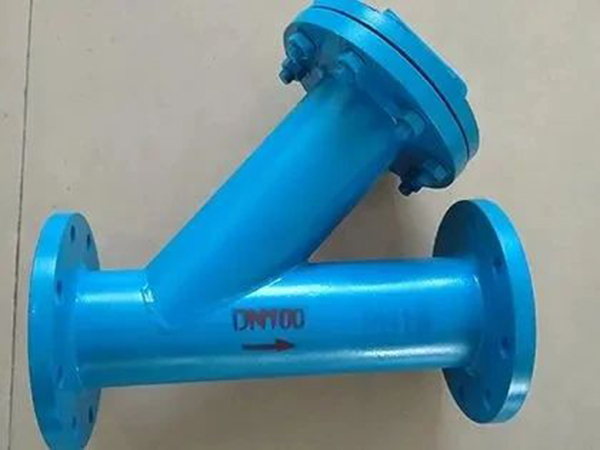

　　關于這個問題，資深消防專家劉植蓬認為：濾網必須向下安裝，過濾器頂部形成氣囊，管徑越大，流速越低，氣囊容積越大，尤其是共用吸水管上的過濾器,平時積聚較長氣囊。消防泵啟動后，氣體帶進泵腔，對運行中的消防泵產生嚴重影響。解決此問題建議取消吸水管過濾器，不取消則建議采用籃式過濾器或平頂Y型過濾器。
