鍍鋅風管板材厚度認知

　　板厚的處理包括：標明通風管和管件的尺寸，用外部尺寸計算矩形風管，用外徑尺寸計算圓形風管。通風管道用薄鋼板、鍍鋅鋼板、鋁板和不銹鋼板的厚度一般在0.5~2mm，展開后對尺寸的影響很小，在展開放樣時可以忽略。但是，對于有特殊要求的厚壁風管和部件，當板壁厚度大于2mm時，必須考慮板壁厚度的影響，也就是說，對于圓形風管的擴張和切割，在計算管徑時應考慮到中間直徑(外徑減小壁厚或內(nèi)徑加壁厚)。對于矩形管道，膨脹仍然是根據(jù)管道的外部大小計算的。

　　一、薄鋼板

　　薄鋼板是制造通風管道和部件的主要材料。普通薄板和鍍鋅鋼板是常用的。其規(guī)格表示為短邊、長邊和厚。常用薄板的厚度為0.5×4mm，規(guī)格為900 mm×1800 mm和1000 mm×2000 mm。

　　制造風管和管道配件的薄鋼板要求表面光滑光滑，厚度均勻，無裂紋和疤痕，應妥善保存以防止生銹。

　　(1)普通薄板

　　普通薄鋼板有薄板和卷材兩種。這種鋼板屬于B類鋼板，是Q235B鋼的冷軋熱軋鋼板，具有較好的加工性能和較高的機械強度，價格低廉。

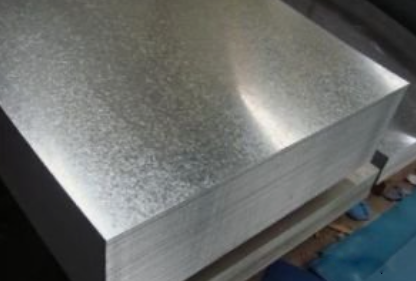

　　(2)鍍鋅鋼板

　　鍍鋅鋼板的厚度一般為0.5×1MM。鍍鋅鋼板的長度和寬度與普通薄鋼板相同，為5mm。鍍鋅鋼板表面有保護層，可以防止腐蝕，一般不需要涂漆。對這種鋼板的要求是表面光滑干凈，鍍鋅層厚度不應小于0.02毫米主要用于防酸防潮風管系統(tǒng)，效果較好.

　　二、不銹鋼和鋁板

　　(I)不銹鋼板

　　1具有較高的塑性、韌性、機械強度和耐腐蝕性能，是一種常用于化工耐腐蝕風管系統(tǒng)的不銹鋼。

　　2不銹鋼的主要元素是鉻，它具有較高的化學穩(wěn)定性。在其表面形成鈍化膜，以保護鋼板免受氧化，提高其耐蝕性。

　　(3)不銹鋼在冷加工中易彎曲，錘擊時會引起內(nèi)應力和不均勻變形，從而降低不銹鋼板的韌性，提高其強度，使其變得脆硬。

　　(4)當不銹鋼加熱到450℃~850℃時，慢冷后鋼會發(fā)生變質(zhì)、硬化和裂紋。

　　(2)鋁板

　　1鋁板有純鋁板和合金鋁板，主要用于化工通風工程。

　　2鋁板具有顏色美觀、密度低、塑性好、耐酸性強等優(yōu)點，但易被鹽酸、堿腐蝕，具有良好的化學腐蝕性能。

　　(3)鋁合金鋁板機械強度高，耐腐蝕性能差，通風工程中使用的鋁板大多為純鋁板和退火鋁合金板材。

　　由于鋁板是軟的，碰撞中沒有火花，所以它主要用作具有防爆要求的通風管道。

　　3.塑料復合板

　　如果你在普通鋼板上貼上或噴涂一層塑料薄膜，你就會變成塑料復合鋼板。它的特點是耐腐蝕、彎曲、咬人、鉆孔等加工性能。

　　塑料復合鋼板常用于空氣潔凈系統(tǒng)及溫度在-10℃～70℃范圍內(nèi)的通風與空調(diào)系統(tǒng)。

　　塑料復合鋼板規(guī)格有：450mm×1800 mm，500 mm×2000 mm，厚度0.35≤，0.7mm≤1000 mm×2000 mm，厚度0.8~2.0mm等。

　?。ㄒ唬?非金屬薄板

　　1.PVC塑料板

　　主要結(jié)果如下：(1)耐蝕性好，一般不與酸、堿、鹽發(fā)生化學反應，但在濃硝酸、熏蒸硫酸和芳烴的作用下表現(xiàn)出不穩(wěn)定性。

　　(2)強度高，彈性好，熱穩(wěn)定性差，高溫下強度下降，變脆，低溫易開裂，加熱到100℃~150℃時處于軟態(tài)，在190℃~200℃時，可在小壓力下相互結(jié)合。

　　(3)由于板的縱向和橫向性能不同，內(nèi)部存在殘余應力，在制造風管和部件時，需要對其進行加熱和冷卻以產(chǎn)生收縮，總縱向收縮率和橫向收縮率分別為3%≤4%和1.5%≤2%。

　　(4)PVC塑料板的密度為1350~1450 kg/m3。在通風空調(diào)工程中，這種板材主要用于輸送酸、堿、鹽等腐蝕性氣體，也可用于清潔空調(diào)系統(tǒng)。

　　(5)對于塑料板材的要求，表面應光滑、薄、均勻，不存在氣泡、裂紋和分層等缺陷。

　　三、玻璃鋼板

　　主要研究結(jié)果如下：(1)在通風工程中，常用的玻璃管不是用玻璃鋼做的，而是以板材或薄鋼板為模具手工制造的。

　　(2)在操作時，首先要在透明玻璃紙的模具面包層上涂上調(diào)整過的樹脂，然后再涂上一層玻璃布，每一層樹脂涂上一層玻璃布，布要錯開，而最外層的玻璃布表面也要涂上一層薄的樹脂。

　　(3)風管與法蘭一體化，法蘭應事先做好，在涂布樹脂的過程中加入，與風管粘合在一起，固化一段時間后，整個風管即可脫出，達到一定強度。

　　(4)玻璃管及管件制造所用合成樹脂應根據(jù)設(shè)計要求的耐酸、耐堿、自熄滅等性能選擇，合成樹脂中填充物的含量應符合技術(shù)文件的要求。

　　(5)玻璃布的內(nèi)容和規(guī)格應符合設(shè)計要求，玻璃布應保持干燥和清潔，不得含有蠟。玻璃布的敷設(shè)和縫線應錯開，不應重疊。

　　(6)保溫玻璃管可使管壁形成層間，夾層材料可由巖棉、聚苯乙烯、聚氨酯泡沫、蜂窩紙等保溫材料制成，夾層厚度和材料應根據(jù)工程需要進行選擇。

　　(7)玻璃纖維風管及配件的內(nèi)表面應光滑光滑，表面平整美觀，厚度應均勻，邊緣不毛刺，不應有氣泡和分層，樹脂固化度應達到90%以上。

　　(8)法蘭須與風管或配件整合，并須與風管垂直，而法蘭平面的容許偏差不得大于2mm。
