#1防火涂料

　　首先，當(dāng)采用鋼板風(fēng)管時，可否采用防火涂料作為防火保護措施，是一直爭議較大的問題！

　　1 規(guī)范適應(yīng)性存在爭議：

　　1、防火涂料的產(chǎn)品標(biāo)準(zhǔn)《鋼結(jié)構(gòu)防火涂料》（GB14907-2018）是采用Q235鋼材作為試件基材（6.3.1），徹底清除銹跡后，在裸露的基材上施涂防火涂料。

　　2、《建筑鋼結(jié)構(gòu)防火技術(shù)規(guī)范》（GB51249-2017）主要針對結(jié)構(gòu)鋼，結(jié)構(gòu)鋼是指鋼結(jié)構(gòu)工程中大量應(yīng)用的具有屈服平臺的低碳結(jié)構(gòu)鋼和低合金結(jié)構(gòu)鋼，包括Q235鋼、Q345鋼、Q390鋼和Q420鋼等。

　　3、防排煙管道通常采用鍍鋅鋼板，防火涂料的接觸面為鍍鋅層，與上述的粘結(jié)基層有別，能否適應(yīng)上述規(guī)范，存在爭議。

　　2 實際施工及現(xiàn)場保護難度高：

　　1、施工難度高：

　　防火涂料的粘附力有限，施涂好防火涂料的板材，容易受碰撞等各種外力破壞，無法采用先施涂再安裝的方式，只可能等安裝后再行施涂，受工藝管道、裝修材料等其他各類建筑構(gòu)件影響，很難按規(guī)范要求施涂到位，尤其對于井道或吊頂內(nèi)的風(fēng)管，基本不具備施工條件。

　　2、現(xiàn)場保護難度高：

　　防排煙管道通?；祀s在水電、空調(diào)、裝修等各專業(yè)的管道、材料和構(gòu)件之間，防火涂料施涂完畢后，很容易被其他專業(yè)損壞，不管是現(xiàn)場施工階段，還是日后運行維護，幾乎不可避免！

　　3 運行影響大，維護難度高：

　　防排煙系統(tǒng)的調(diào)試、驗收和后續(xù)定期維護，均需經(jīng)常啟動防排煙風(fēng)機，規(guī)范要求風(fēng)機設(shè)在混凝土或鋼架基礎(chǔ)上，且不應(yīng)設(shè)置減振裝置（6.5.3），風(fēng)機啟動時，系統(tǒng)會產(chǎn)生較大震動，必定對防火涂料的附著性能造成不利影響。

　　4 防火涂料高溫下?lián)]發(fā)有毒有害氣體

　　綜上所述，防排煙管道采用鋼板風(fēng)管時，不應(yīng)采用防火涂料作為防火保護措施。不可以采用金屬風(fēng)管外刷防火涂料的地標(biāo)要求：

　　1）云南省有關(guān)《建筑防煙排煙系統(tǒng)技術(shù)標(biāo)準(zhǔn)》部分技術(shù)問題釋疑（2019.05.17）第 16 條：噴涂（涂抹）防火涂料——可用于鋼結(jié)構(gòu)倉庫，但不宜用于民用建筑及廠房，原因主要是：

　　防火涂料高溫下?lián)]發(fā)有毒有害氣體；

　　防火涂料高溫下膨脹變形，可能妨礙風(fēng)閥等執(zhí)行機構(gòu)的正常動作。

　　2）蘇州市吳江區(qū)住房和城鄉(xiāng)建設(shè)局文件【吳住建消(2020)18號】《關(guān)于建設(shè)工程消防設(shè)計常見問題的若干指導(dǎo)意見》中，（14）不得采用涂敷防火涂料作為滿足送風(fēng)、排煙管道耐火極限的措施。

　　3）徐州市制冷學(xué)會徐州市土木學(xué)會暖通空調(diào)專業(yè)委員會《建筑防煙排煙系統(tǒng)技術(shù)標(biāo)準(zhǔn)》GB51251-2017 徐州地區(qū)審圖人員技術(shù)研討會（第 2.0.2 版）第 7 條：噴涂（涂抹）防火涂料——可用于鋼結(jié)構(gòu)倉庫，但不宜用于民用建筑及廠房，原因主要是：

　　防火涂料高溫下?lián)]發(fā)有毒有害氣體；

　　防火涂料高溫下膨脹變形，可能妨礙風(fēng)閥等執(zhí)行機構(gòu)的正常動作。

　　#2離心玻璃棉

　　其次，我們分析離心玻璃棉為何不建議用于防排煙管道耐火極限措施。

　　1 玻璃棉是否適用于防排煙風(fēng)管的防火包覆

　　玻璃棉是一種常見的絕熱材料，廣泛應(yīng)用于建筑的保溫和隔熱。那么玻璃棉是否能適用于防排煙風(fēng)管的防火包覆呢？

　　按現(xiàn)行GB/T13350-2017《絕熱用玻璃棉及其制品》 對于玻璃棉制品的定義：

　　普通玻璃棉制品normal glass wool product

　　用于工況溫度不高于250℃的玻璃棉制品。

　　高溫玻璃棉制品glass wool product used in high temperature

　　可用于高溫工況(熱面溫度大于250℃)且通過最高使用溫度評估的玻璃棉制品。

　　高溫玻璃棉制品用于高溫工況（熱面溫度大于250攝氏度），且通過最高使用溫度評估的玻璃棉制品。那么高溫玻璃棉制品的最高使用溫度到底是多少呢？

　　根據(jù)全球幾個知名的玻璃棉制造商官網(wǎng)，其公布的耐高溫絕熱玻璃棉產(chǎn)品的最高使用溫度均在在300~500攝氏度：

　　玻璃棉材料及制品，為何其使用溫度范圍特別是耐高溫性均在300-500攝氏度范圍，很難突破呢？這是由于玻璃棉制品的材料構(gòu)成和生產(chǎn)工藝所決定的。

　　玻璃棉是將熔融玻璃纖維化并加以熱固性樹脂為主的粘結(jié)劑加工而成的制品，其主要成分為玻璃纖維。玻璃纖維本身是不燃的，且具備一定的耐高溫性。

　　但是玻璃纖維制成玻璃棉制品必須添加樹脂類粘結(jié)劑，起到粘結(jié)玻璃纖維和維持結(jié)構(gòu)支撐的作用。

　　在遇到高溫（通常為300-500攝氏度）時，樹脂類粘結(jié)劑即會炭化和熔解，玻璃棉就會失去結(jié)構(gòu)支撐，這就是玻璃棉無法耐受500攝氏度以上高溫的關(guān)鍵因素。

　　2 玻璃棉的熔點低達(dá)不到防火要求

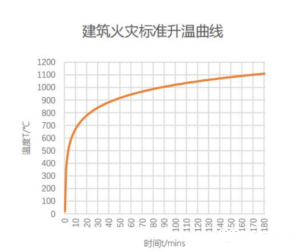

　　按下圖國家標(biāo)準(zhǔn) GB9978 建筑火災(zāi)標(biāo)準(zhǔn)溫升曲線，亦是 GB17428-2009通風(fēng)管道耐火測試所使用的溫升曲線?；馂?zāi)初期溫度上升極為迅速，0.5小時溫度即可達(dá)到842攝氏度。1.0小時溫度達(dá)到945攝氏度。

　　通常玻璃棉的熔點為565攝氏度左右，通過火災(zāi)標(biāo)準(zhǔn)溫升曲線擬合：當(dāng)火災(zāi)發(fā)生6分鐘左右，玻璃棉就熔化燒結(jié)。當(dāng)絕熱材料發(fā)生熔化燒結(jié)，其結(jié)構(gòu)、尺寸、顏色等發(fā)生巨大的變化。其物理性能如導(dǎo)熱系數(shù)、熱阻等均會突變。

　　根據(jù)標(biāo)準(zhǔn)溫升曲線圖不難得出結(jié)論：防火包覆材料達(dá)到0.5h耐火極限，其熔點必須高于842攝氏度！防火包覆材料達(dá)到1.0h耐火極限，其熔點必須高于945攝氏度！

　　3 風(fēng)管絕熱材料要采用熔點800℃以上的不燃材料

　　參照上海地標(biāo)防排煙指南 4.3.10 條文說明，風(fēng)管絕熱材料要采用熔點800℃以上的不燃材料：

　　4.3.10 為了防止排煙管道本身的高溫引燃吊頂中的可燃物，本條文規(guī)定安裝在吊頂內(nèi)的排煙風(fēng)管具有隔熱措施。根據(jù)本標(biāo)準(zhǔn)要求，排煙管道最起碼有耐火極限半小時的要求，并與可燃物保持不小于150mm的距離；這時我們需要校核該排煙管道的絕熱厚度，一般要求不小于35mm厚的巖棉絕熱，或采用其他耐800℃以上溫度的絕熱材料。

　　4 不建議使用離心玻璃棉產(chǎn)品

　　現(xiàn)目前市場上的離心玻璃面廠家，為何能拿到合格的型式檢驗報告？原因很多廠家的離心玻璃棉檢測報告中，鍍鋅鐵皮與玻璃棉之間大劑量涂抹高溫膠。

　　因此不建議使用離心玻璃棉產(chǎn)品作為風(fēng)管的耐火極限防火包覆材料。

　　#3外包裹防火隔熱材料

　　第三，我們分析關(guān)于鐵皮風(fēng)管外包裹防火隔熱材料的技術(shù)方案分析。

　　1 鍍鋅鐵皮+巖棉+防火板現(xiàn)場制作

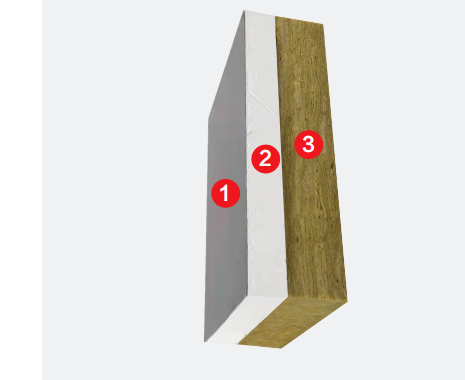

　　鍍鋅鐵皮+巖棉+防火板的方式屬于原始傳統(tǒng)的防火風(fēng)管制作方式，如圖一所示。早期穿越防火墻或隔墻時就一直采用，鍍鋅鐵皮風(fēng)管制作好后，鐵皮外粘貼巖棉，巖棉外表再敷設(shè)防火板。

　　本體全部現(xiàn)場制作，現(xiàn)場工作量龐大；巖棉厚度為50mm，防火板為8-12mm不等，占用空間大，結(jié)構(gòu)不牢固；由于現(xiàn)場制作，可能存在安全隱患；防火板外露，不適應(yīng)潮濕環(huán)境；由于全部現(xiàn)場制作，裝配率很低，人工費用高，造價較高。

　　2 鍍鋅鐵皮+隔熱膠+柔性高溫離心棉

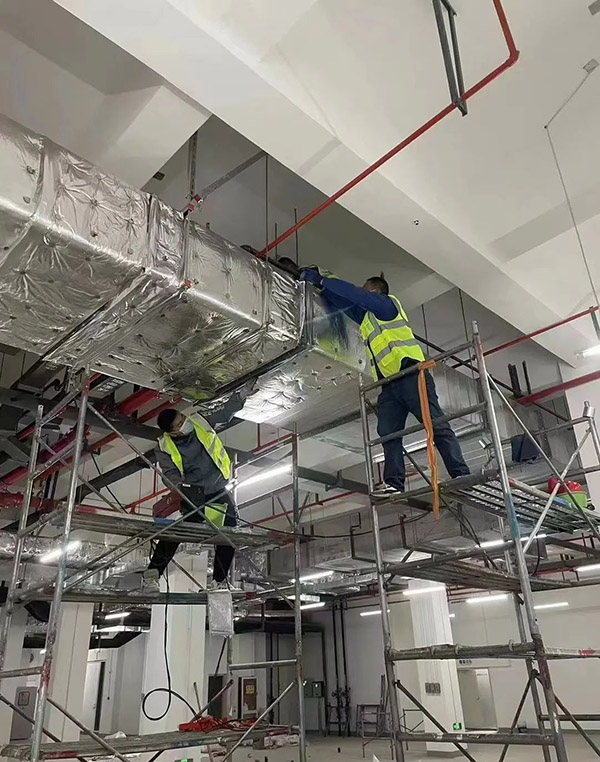

　　此種方式鍍鋅鐵皮現(xiàn)場制作好后，鐵皮外敷高溫離心棉，離心棉厚度為50mm，占用空間大，現(xiàn)場工作量大，離心玻璃棉外再包裹鋁箔貼面，制作方法類似于空調(diào)風(fēng)管+離心玻璃棉+鋁箔。

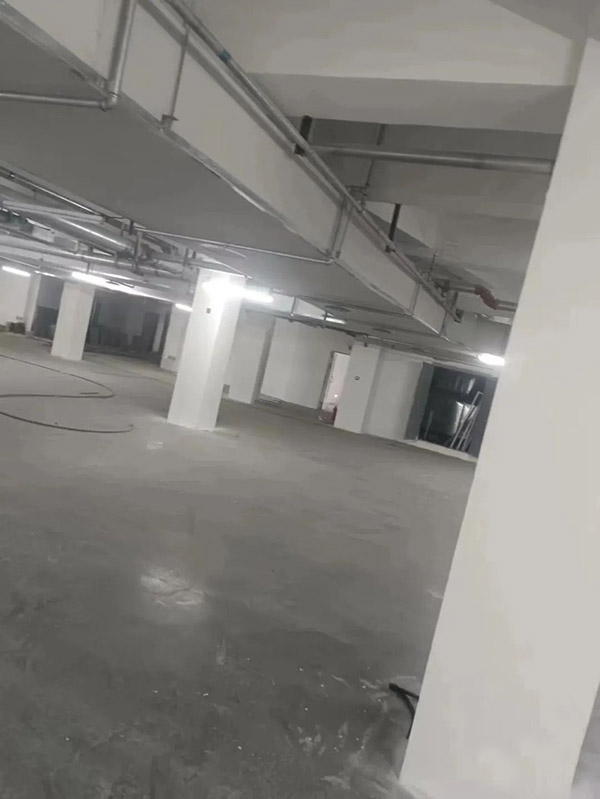

　　如設(shè)置在地下車庫等外露空間，鋁箔容易損壞，導(dǎo)致隔熱層外露，耐久性差，且影響觀感，制作過程中人工工作量大。

　　該產(chǎn)品檢測報告顯示，試件重量明顯過重的不合理，例如1.0mm厚的鋼板為8kg/m2，50mm厚玻璃棉的重量2.5-4kg/m2，為何試件在試驗報告上的重量高達(dá)30kg/m2？也不禁讓人質(zhì)疑現(xiàn)場制作時是否也會涂抹如此多的隔熱膠，能否通過復(fù)檢。

　　此產(chǎn)品被認(rèn)為是規(guī)范從嚴(yán)實施時間不明晰，現(xiàn)場鍍鋅鐵皮已經(jīng)制作吊裝完成，情理上無法拆除，為盡力迎合新規(guī)范驗收條件，不得已而為之采取補救措施的過渡產(chǎn)品。

　　3 鍍鋅鐵皮鐵皮+柔性卷氈

　　類似于棉被一樣，內(nèi)部芯是棉絮狀的硅酸鹽。硅酸鹽纖維卷氈狀，大面積安裝無法確保平整度，觀感太差，內(nèi)部纖維分散裝，鋁箔破損或燃燒后內(nèi)部纖維會飄落。

　　4 鐵皮+巖棉板+漂珠硅酸鈣防火板

　　鐵皮+漂珠硅酸鈣+巖棉三層復(fù)合的工業(yè)一體化復(fù)合板，還是鐵皮風(fēng)管的包裹材料，需要包覆在鐵皮風(fēng)管上，作為復(fù)合型包裹材料并不能降低鐵皮厚度。在這樣的厚度下是可以達(dá)到耐火極限的，但成本過高。
