1 供配電系統

　　1.1 負荷等級

　　本工程為（建筑分類） ，消防用電按    級負荷供電。消防用電設備主要包括：               。

　　1.2 供電電源

　　1 本工程供電電源為：

　　□雙重電源：由   引入   路   kV電源。要求當一路電源故障時，另一路電源不同時受到損壞，并能負擔全部的一、二級負荷。

　　□雙回路電源：由   引入   kV雙回線路供電。

　　□單回路電源：由   引入   kV單回線路供電。

　　變電所內設置干式變壓器。

　　2 應急電源

　　本工程□是□否設置應急電源。應急電源形式為   。

　　本工程同時使用的最大消防用電設備計算容量為   kW，地下   層靠近外墻位置設柴油發電機房   座，內設   臺   kW（常用功率）低壓柴油發電機組作為應急電源，機房?jī)?nèi)儲油間的總儲存量不大于1m3。低壓發電機組發電機自啟動時間為從啟動至其正常供電的時間不大于   s?；馂?zāi)發生時，若兩路市電電源中的一路失電，自備發電機組應能預啟動，若兩路市電電源均失電，保證自備發電機組正常供電。機組與市電連鎖，不得與其并列運行。當市電恢復時，機組自動退出工作，并延時停機。

　　消防控制室用電另設UPS后備保障、不間斷供電，應急時間不低于   h。

　　1.3 配電系統

　　1   kV高壓側采用（接線方式），中間 □設 □不設 母聯開關。

　　2 低壓側采用（接線方式），中間 □設 □不設 母聯開關，低壓總柜及母聯柜三臺斷路器均采用操作閉鎖及電氣聯鎖手動投入（只允許三臺斷路器中任意兩臺同時投入運行）。當某臺變壓器故障或有一路電源失電時，母聯開關手動投入，將故障段負荷切至相鄰段，保證一、二級負荷用電。

　　3 消防用電設備配電方式為（按消防用電負荷等級分別描述）。

　　消防末端配電箱設置在（位置場所）。消防水泵、消防電梯、消防控制室等的供電回路，由（變電所或總配電室）放射式供電。消防用電設備采用專用的供電回路，當建筑內的生產、生活用電被切斷時，仍能保證消防用電。

　　4 消防水泵、防煙風機和排煙風機不采用變頻調速器控制。

　　5 交流電動機裝設短路保護、過載保護和接地故障的保護，配電線路均裝設短路保護和過負荷保護。用于保護消防線路和設備的保護開關選用非過負荷動作型。

　　6 開關、插座和照明燈具靠近可燃物時，采取隔熱、散熱等防火措施。消防設備配電箱箱體設有明顯消防標志。

　　2 消防應急照明和消防疏散指示系統

　　2.1 系統類型及應急照明燈具的選型

　　1 本工程消防應急照明和疏散指示系統形式

　　□集中控制型系統 □非集中控制型系統

　　系統由應急照明控制器、應急照明集中電源、消防應急燈具等組成；在消防控制室設置一臺集中控制應急照明控制器。任一臺應急照明控制器直接控制燈具的總數量不大于3200。

　　2 燈具的選擇

　　1）消防應急照明燈具的光源色溫不低于   K，設置在距地面8m及以下的燈具選擇A型燈具，設置在距地面8m以上的燈具選用   型燈具。

　　2）除地面上設置的標志燈的面板可采用厚度4mm及以上的鋼化玻璃外，設置在距地面1m及以下的標志燈的面板或燈罩不采用易碎材料或玻璃材質，在頂棚、疏散路徑上方設置的燈具的面板或燈罩不采用玻璃材質。室內高度大于4.5m的場所，選擇   型標志燈；其余場所，選擇   型標志燈，標志燈為持續型燈具。

　　2.2 系統設計及系統控制（本樣式按照集中控制、集中電源型為例編寫供參考，需根據具體工程按照實際設計內容增減調整）

　　1 系統設計

　　燈具采用集中電源供電，燈具的主電源和蓄電池電源均由集中電源提供，燈具主電源和蓄電池電源在集中電源內部實現輸出轉換后由同一配電回路為燈具供電。集中電源額定輸出功率不大于   kW，設置在電纜豎井時額定輸出功率不大于   kW；集中電源由所在防火分區消防電源配電箱供電；集中電源的輸出回路不超過 8 路；沿電氣豎井垂直方向?yàn)椴煌瑯菍拥臒艟吖╇姇r(shí)，集中電源的每個輸出回路的供電范圍不超過8層。集中電源由消防電源的專用應急回路供電，分散設置的集中電源由所在防火分區、同一防火分區的樓層的消防電源配電箱供電。

　　應急照明配電箱或集中電源的輸入及輸出回路中不裝設剩余電流動作保護器，輸出回路無接入系統以外的開關裝置、插座及其他負載。

　　2 系統控制

　　1）非火災狀態下的系統控制設計

　　系統主電源斷電后，集中電源或應急照明配電箱連鎖控制其配接的非持續型照明燈的光源應急點亮、持續型燈具的光源由節電點亮模式轉入應急點亮模式。燈具持續應急點亮?xí)r間不超過   h。

　　任一防火分區、樓層正常照明電源斷電后，為該區域內設置燈具供電的集中電源在主電源供電狀態下，連鎖控制其配接的非持續型照明燈的光源應急點亮、持續型燈具的光源由節電點亮模式轉入應急點亮模式。當該區域正常照明電源恢復供電后，集中電源或應急照明配電箱應連鎖控制其配接的燈具的光源恢復原工作狀態。

　　2）火災狀態下的系統控制設計

　　應急照明控制器按預設邏輯手動、自動控制系統的應急啟動；

　　由火災報警控制器或火災報警控制器（聯動型）的火災報警輸出信號作為系統自動應急啟動的觸發信號；

　　應急照明控制器收到火災報警控制器的火災報警輸出信號后，自動控制系統所有非持續型照明燈的光源應急點亮、持續型燈具的光源由節電點亮模式轉入應急點亮模式。A型集中電源保持主電源輸出，待接收到主電源斷電信號后，自動轉入蓄電池電源輸出。B型集中電源自動轉入蓄電池電源輸出。

　　2.3 火災狀態下，燈具光源應急點亮、熄滅的響應時間符合下列規定：高危險場所燈具光源應急點亮的響應時間不大于0.25s；其他場所燈具光源應急點亮

　　的響應時間不大于5s；具有兩種及以上疏散指示方案的場所，標志燈光源點亮、熄滅的響應時間不大于5s。

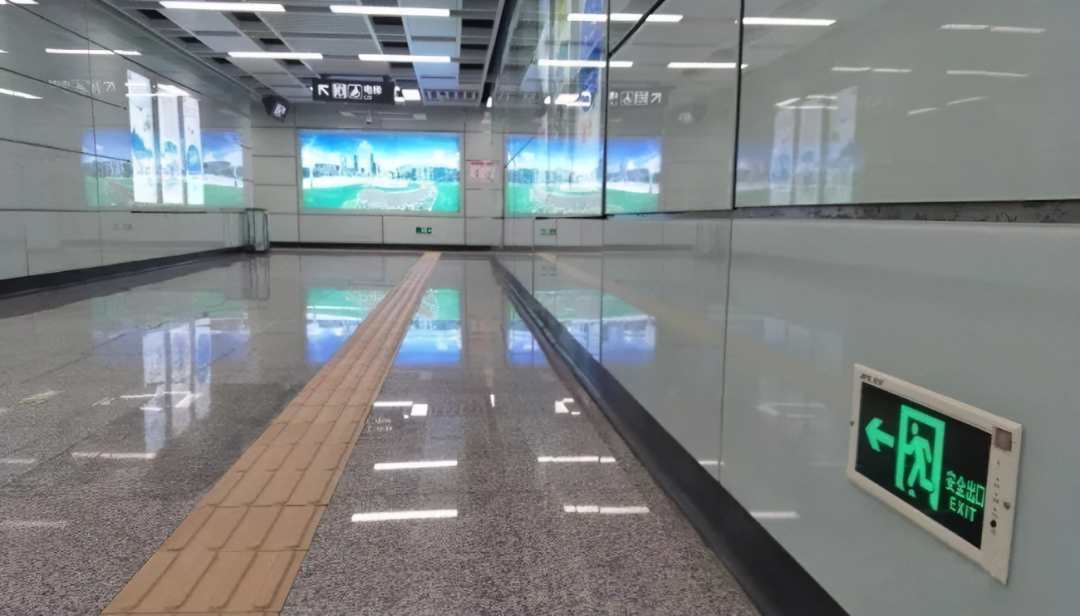

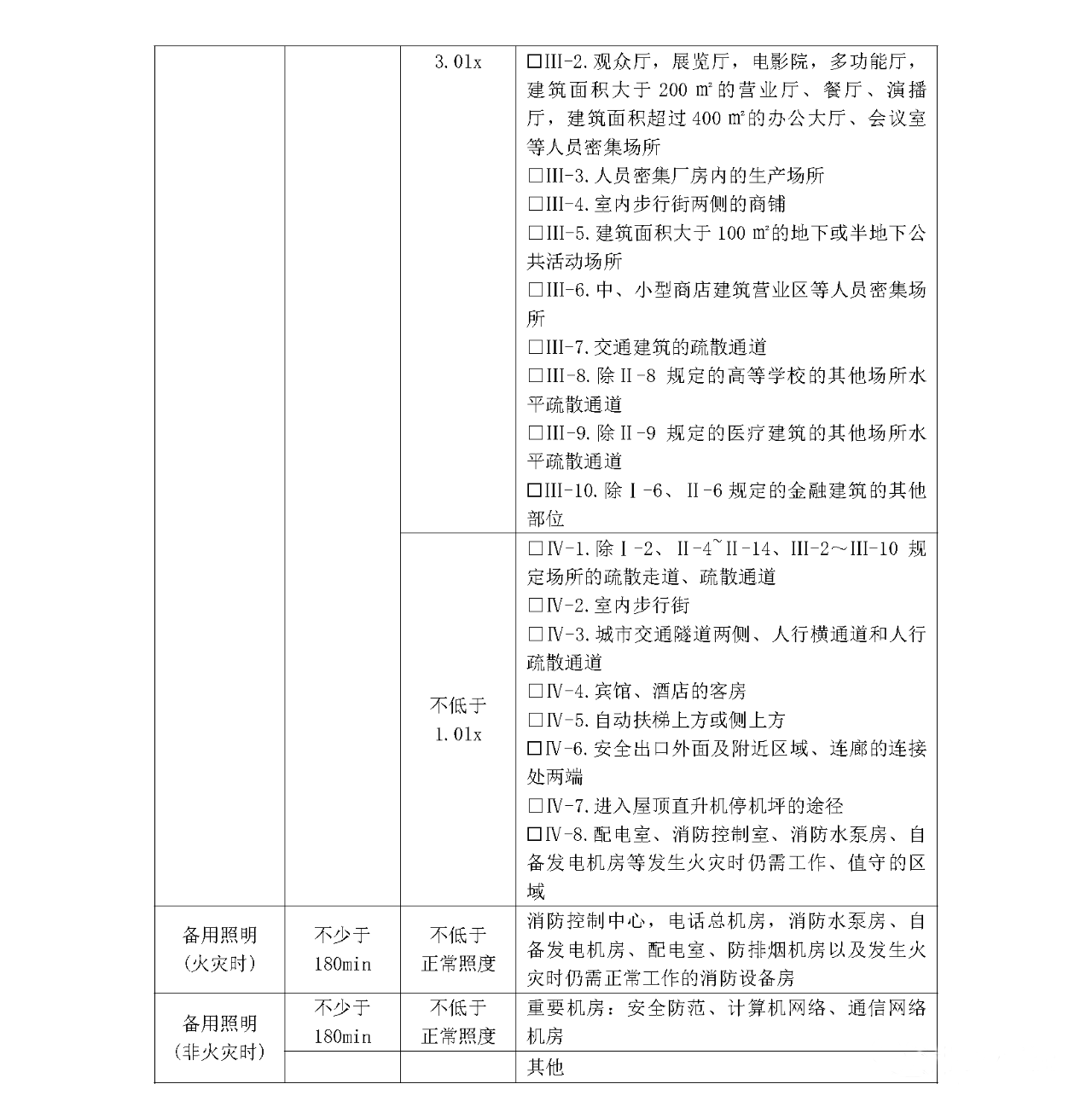

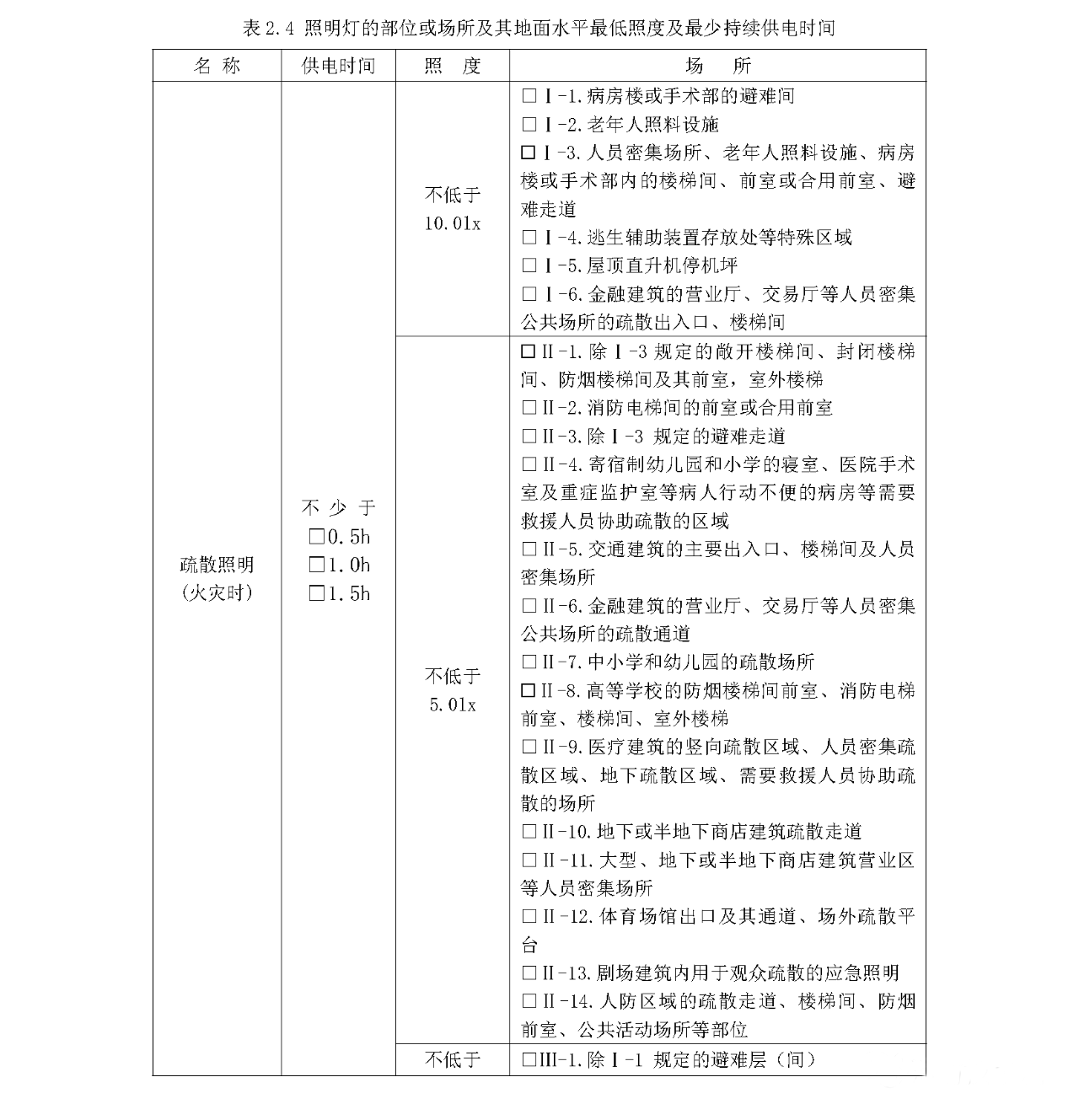

　　2.4 疏散照明與備用照明設置地點、最少持續供電時間及地面水平最低照度，見表2.4。

　　2.5 線纜選擇及敷設要求

　　2.5.1 中壓電纜的選擇（根據需要說明）

　　為消防用電負荷提供電源的變電所的10kV中壓進線，在室內敷設時，采用耐火時間不低于750℃，90min的阻燃耐火電纜，除變電所、電氣管井外的其它場所應采用F1級耐火電纜槽盒保護。

　　2.5.2 低壓配電導線的選擇

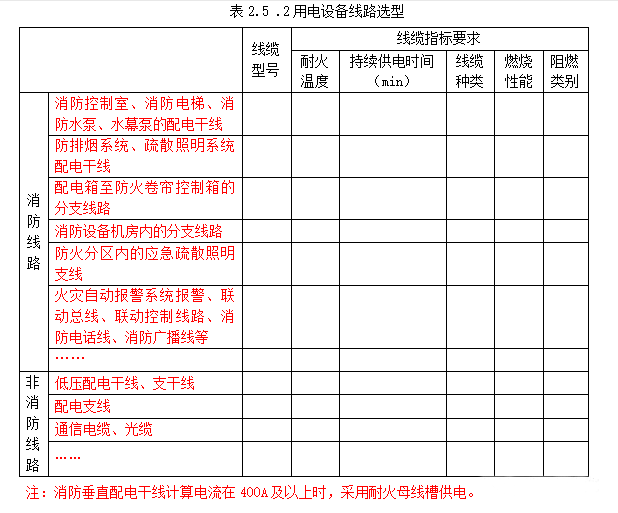

　　本工程所選電纜的絕緣水平為0.6/1kV；電線的絕緣水平為450/750V；火災自動報警系統的傳輸線路和50V以下供電的控制線路電纜的絕緣水平為300V/500V。所有消防線路，應采用銅芯電線或電纜。用電設備線路選型見表2.5.2。

　　2.5.3 線路敷設及電氣防火封堵

　　1 所有消防用電設備的配線均滿足火災時候連續供電的需求，明敷時保護管管外刷防火涂料或敷設在有防火保護措施的封閉式橋架內；暗敷時敷設在非燃燒體結構內，其保護層厚度不小于3cm。除屋面外，為消防用電負荷提供電源的電纜，在變電所、電氣管井外的其它場所采用F1級耐火電纜槽盒保護。當敷設在金屬線槽（中間設防火隔板）中，消防電源的兩個回路須分別敷設在隔板兩側。

　　2 布線用的各種電纜、導管、電纜橋架及母線槽等穿越防火分區的隔墻、樓板及防火卷簾上方的防火隔板時，其空隙在安裝完畢后采用耐火極限不低于建筑構件耐火極限的不燃性防火封堵材料填塞密實；建筑內的電纜井應在每層樓板處采用不低于樓板耐火極限的不燃性防火封堵材料封堵；電纜井與房間、走道等相連的孔洞，其空隙采用不燃性材料填塞密實。

　　3 弱電配線管網金屬管及槽盒不穿越建筑樓梯間、前室和合用前室內墻。當導管及槽盒必須局部穿越前室或合用前室的內墻或樓板時，對金屬導管及槽盒采取防火措施，并在穿越段的管槽外加設與建筑構件耐火等級相同的裝飾材料進行包封。
