細水霧滅火裝置產品檢驗要求

　　1 認證檢驗依據

　　XF 1149-2014《細水霧滅火裝置》。

　　2 檢驗項目

　　2.1 貯氣瓶組

　　2.1.1 型式試驗

　　認證委托方從單元內任選貯氣瓶組作為主檢型號進行 XF 1149-2014 《細水霧滅火裝置》中 6.2.1~6.2.10 項目的檢驗。

　　2.1.2 分型檢驗

　　與主型產品存在表 1 差異時可進行分型檢驗。

　　表 1 分型檢驗項目及樣品數量

　　2.1.3 監督檢驗

　　1) 獲證后生產現場抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.2.6。

　　2) 獲證后使用領域抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.2.6。

　　2.2 貯水瓶組

　　2.2.1 型式試驗

　　認證委托方從單元內任選貯水瓶組作為主檢型號進行 XF 1149-2014 《細水霧滅火裝置》中 6.3.1~6.3.6 項目的檢驗。

　　2.2.2 分型檢驗 與主型產品存在表 2 差異時可進行分型檢驗。

　　表 2 分型檢驗項目及樣品數量

　　2.2.3監督檢驗

　　1) 獲證后生產現場抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.3.1、6.3.4。

　　2) 獲證后使用領域抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.3.5。

　　2.3 氣體單向閥

　　2.3.1 型式試驗

　　檢驗項目為XF 1149-2014《細水霧滅火裝置》中6.4的全部項目。

　　2.3.2監督檢驗

　　1) 獲證后生產現場抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.4.3。

　　2) 獲證后使用領域抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.4.1。

　　2.4 安全泄放裝置

　　2.4.1 型式試驗

　　檢驗項目為XF 1149-2014《細水霧滅火裝置》中6.5的全部項目。

　　2.4.2 監督檢驗

　　1) 獲證后生產現場抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.5.1。

　　2) 獲證后使用領域抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.5.1。

　　2.5 連接管

　　2.5.1 型式試驗

　　檢驗項目為XF 1149-2014《細水霧滅火裝置》中6.6的全部項目。

　　2.6 集流管

　　2.6.1 型式試驗

　　檢驗項目為XF 1149-2014《細水霧滅火裝置》中6.7的全部項目。

　　2.7 減壓裝置

　　2.7.1 型式試驗

　　檢驗項目為XF 1149-2014《細水霧滅火裝置》中6.8的全部項目。

　　2.7.2 監督檢驗

　　1) 獲證后生產現場抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.8.1～6.8.3、6.8.5、6.8.6。

　　2) 獲證后使用領域抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.8.1～6.8.3、6.8.5。

　　2.8 分區控制閥

　　2.8.1 型式試驗

　　認證委托方從單元內任選一個分區控制閥作為主檢型號進行 XF 1149-2014《細水霧滅火裝置》中 6.9.1、6.9.3~6.9.8、6.9.9~6.9.11（適 用時）項目的檢驗。

　　2.8.2 分型檢驗

　　與主型產品存在表 3 差異時可進行分型檢驗。

　　表 3 分型檢驗項目及樣品數量

　　2.8.3 監督檢驗

　　1) 獲證后生產現場抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.9.1、6.9.6、6.9.7。

　　2) 獲證后使用領域抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.9.1、6.9.6。

　　2.9 泵組單元

　　2.9.1 型式試驗

　　認證委托方從單元內任選一個泵組單元作為主檢型號進行 XF 1149-2014《細水霧滅火裝置》中 6.10.1~6.10.11（除 6.10.2.2、6.10.3.1、 6.10.4.3、6.10.6.1、6.10.7.1、6.10.8.1、6.10.9.1、6.10.10.1、 6.10.11.2 外）項目的檢驗。

　　2.9.2 分型檢驗 與主型產品存在表 4 差異時可進行分型檢驗。

　　表 4 分型檢驗項目及樣品數量

　　2.9.3 監督檢驗

　　1) 獲證后生產現場抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.10.2.1、6.10.2.2、6.10.2.3、6.10.2.6、6.10.3、6.10.4.1、 6.10.4.2、6.10.5、6.10.6、6.10.7、6.10.8、6.10.9.2、6.10.10、6.10.11。

　　2) 獲證后使用領域抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.10.2.1、6.10.2.3、6.10.2.6、6.10.3、6.10.4.1、6.10.4.2、 6.10.8、6.10.9.2、6.10.10、6.10.11。

　　2.10 壓力顯示器

　　2.10.1 型式試驗

　　檢驗項目為XF 1149-2014《細水霧滅火裝置》中6.11的全部項目。

　　2.11 信號反饋裝置

　　2.11.1 型式試驗 檢驗項目為XF 1149-2014《細水霧滅火裝置》中6.12的全部項目。

　　2.12 裝置控制盤（柜）

　　2.12.1 型式試驗 檢驗項目為XF 1149-2014《細水霧滅火裝置》中6.13的全部項目。

　　2.12.2 監督檢驗

　　1) 獲證后生產現場抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.13.1～6.13.3。

　　2) 獲證后使用領域抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.13.3。

　　2.13 細水霧噴頭

　　2.13.1 型式試驗

　　認證委托方從單元內任選一個開式細水霧噴頭作為主檢型號進行 XF 1149-2014《細水霧滅火裝置》中 6.14.1、6.14.8、6.14.10、6.14.16、 6.14.17、6.14.22、6.14.26、6.14.27、6.14.28（適用時）、6.14.29 項 目的檢驗。

　　認證委托方從單元內任選一個型號閉式細水霧噴頭作為主檢型號進 行 XF 1149-2014《細水霧滅火裝置》中 6.14.1~6.14.3、6.14.5~6.14.12、 6.14.14~6.14.17、6.14.21、6.14.22、6.14.23、6.14.25~6.14.27、6.14.28 （適用時）、6.14.29 項目的檢驗。

　　2.13.2 分型檢驗

　　與主型產品存在表 5~表 6 差異時可進行分型檢驗。

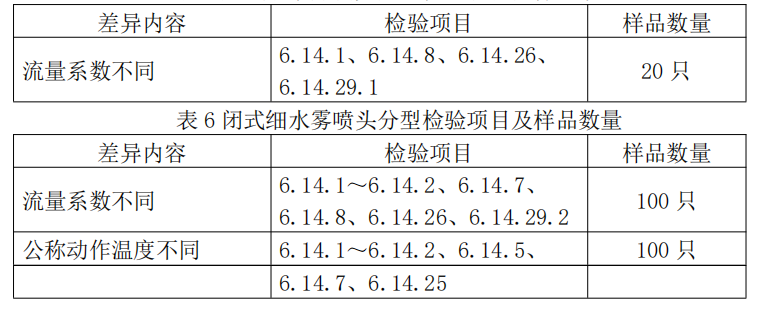

　　表 5 開式細水霧噴頭分型檢驗項目及樣品數量

　　注：同時出現2個差異項的噴頭，其檢驗項目根據相同項目不重復的原則 疊加，樣品數量根據相同項目不重復的原則疊加。

　　2.13.3 監督檢驗

　　1) 獲證后生產現場抽樣檢測檢驗項目：

　　開式細水霧噴頭檢驗項目為XF 1149-2014《細水霧滅火裝置》中 6.14.1、6.14.8、6.14.26；

　　閉式細水霧噴頭檢驗項目為XF 1149-2014《細水霧滅火裝置》中 6.14.1～6.14.3、6.14.5、6.14.7、6.14.8、6.14.24～6.14.26；

　　2) 獲證后使用領域抽樣檢測檢驗項目：

　　開式細水霧噴頭檢驗項目為XF 1149-2014《細水霧滅火裝置》中 6.14.1、6.14.8、6.14.26；

　　閉式細水霧噴頭檢驗項目為XF 1149-2014《細水霧滅火裝置》中 6.14.1～6.14.3、6.14.5、6.14.7、6.14.8、6.14.24～6.14.26；

　　2.14 裝置要求

　　2.14.1 型式試驗

　　檢驗項目為XF 1149-2014《細水霧滅火裝置》中6.1的全部適用項目。

　　2.14.2 監督檢驗

　　1) 獲證后生產現場抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中中 6.1.1、6.1.2。

　　2) 獲證后使用領域抽樣檢測檢驗項目為 XF 1149-2014《細水霧滅火 裝置》中 6.1.1。

　　3 樣品數量

　　3.1 貯氣瓶組

　　1)型式試驗

　　貯氣容器3套、容器閥(釋放閥)6套、安全泄放裝置5套、減壓裝置（可 選）2套、壓力顯示裝置2套、驅動裝置2套等。

　　2)分型檢驗：見表 1。

　　3)監督檢驗

　　獲證后生產現場抽樣檢測：瓶組 1 套；

　　獲證后使用領域抽樣檢測：瓶組 1 套。

　　3.2 貯水瓶組

　　1)型式試驗

　　貯水容器3套、安全泄放裝置5套、瓶接頭及虹吸管3套等。

　　2)分型檢驗：見表 2。

　　3)監督檢驗

　　獲證后生產現場抽樣檢測：瓶組 1 套；

　　獲證后使用領域抽樣檢測：瓶組 1 套。

　　3.3 分區控制閥

　　1)型式試驗:3套

　　2)分型檢驗：見表 3。

　　3)監督檢驗

　　獲證后生產現場抽樣檢測： 1 套；

　　獲證后使用領域抽樣檢測： 1 套。

　　3.4 泵組單元

　　1)型式試驗：1套

　　2)分型檢驗：見表 4。

　　3)監督檢驗

　　獲證后生產現場抽樣檢測： 1 套；

　　獲證后使用領域抽樣檢測： 1 套。

　　3.5 控制盤（柜）

　　2套。

　　3.6 細水霧噴頭

　　1)型式試驗

　　開式細水霧噴頭：40 只

　　閉式細水霧噴頭：200 只

　　2)分型檢驗：

　　見表 5~表 6。

　　3)監督檢驗

　　獲證后生產現場抽樣檢測：開式細水霧噴頭：20 只；閉式細水霧噴頭： 50 只；

　　獲證后使用領域抽樣檢測：開式細水霧噴頭：20 只；閉式細水霧噴頭： 50 只。

　　4 檢驗周期

　　檢驗周期是自檢驗合同正式生效之日起至上報檢驗報告實際發生的 時間，具體時限如下：

　　1）型式試驗

　　開式細水霧滅火裝置：100 天；

　　閉式細水霧滅火裝置：120 天；

　　2）監督檢驗 監督檢驗檢驗周期 45 天。
