風機的性能



    風機的性能主要是指風機在設計條件下的流量、壓力、軸功率、效率和噪聲等指標，這些性能指標是評定風機設備是否合格的重要依據，這些指標通過風機的現場性能測試得到。



    風機現場性能試驗按照標準GB/T10178-2006《工業通風機 現場性能試驗》進行，該標準與國際標準ISO5802等同。



    測試的主要內容包括：



    流量



    流量測量采用速度場法。按照標準GB/T10178中的規定，將風機流量測量截面等分為若干網格，利用標準皮托管和電子微壓計依次測量各網格中心處的動壓，然后按照各動壓方根的平均值計算出該截面的平均動壓，平均動壓按下面的公式計算。



    壓力



    壓力測量采用U型管或者壓力計進行測量，需要注意測試孔要與管道壁面垂直。



    軸功率



    軸功率可以采用功率計來測量，現場測試的時候，風機的軸功率一般都是通過電機的輸入功率換算而來。



    噪聲



    采用噪聲儀測量，測量按照按GB/T2888的規定進行。



    性能曲線



    把風機的壓力、流量、軸功率等參數繪制在曲線圖上，就是風機的性能曲線，性能曲線是反應風機性能的重要依據。



    典型的性能曲線是以流量為橫坐標，壓力為縱坐標而繪制的曲線圖。

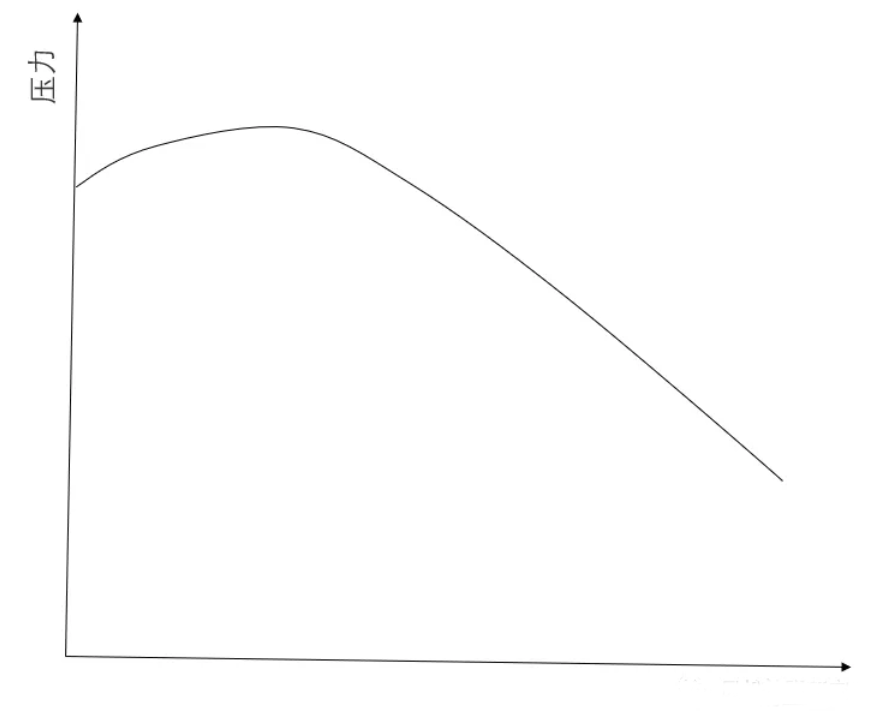

    離心風機的典型性能曲線：







    后彎式離心風機的典型性能曲線呈山形。



    軸流風機的典型性能曲線：







    軸流風機典型的性能曲線呈馬鞍形。



    進氣氣體密度對性能的影響



    進氣氣體密度發生變化時，例如，夏季運轉條件下的性能，到了冬季由于氣體溫度的改變，風機的性能也會發生變化；平原的風機在高海拔運行的時候，風機的性能也會發生相應的變化。



    風機的性能變化按下面的公式計算：



    變化后的風量=變化前的風量



    變化后的壓力=變化前的壓力X變化后的密度/變化前的密度



    變化后的軸功率=變化前的軸功率X變化后的密度/變化前的密度



    變化后的效率=變化前的效率



    轉速變化對性能的影響



    風機轉速變化的時候，性能的變化按下面公式計算



    變化后的風量=變化前的風量X（變化后的轉速/變換前的轉速）



    變化后的壓力=變化前的壓力X（變化后的轉速/變換前的轉速）2



    變化后的軸功率=變化前的軸功率X（變化后的轉速/變換前的轉速）3



    風機的調節



    系統阻力調節



    風機總是和管網在一起工作的，管網包括通風管道和附件，通常稱為系統，風機是給系統內氣體提供能量，用來克服系統的阻力。該系統的阻力與氣體的流量有關系，其關系的曲線稱為系統阻力曲線，是一個典型的拋物線。

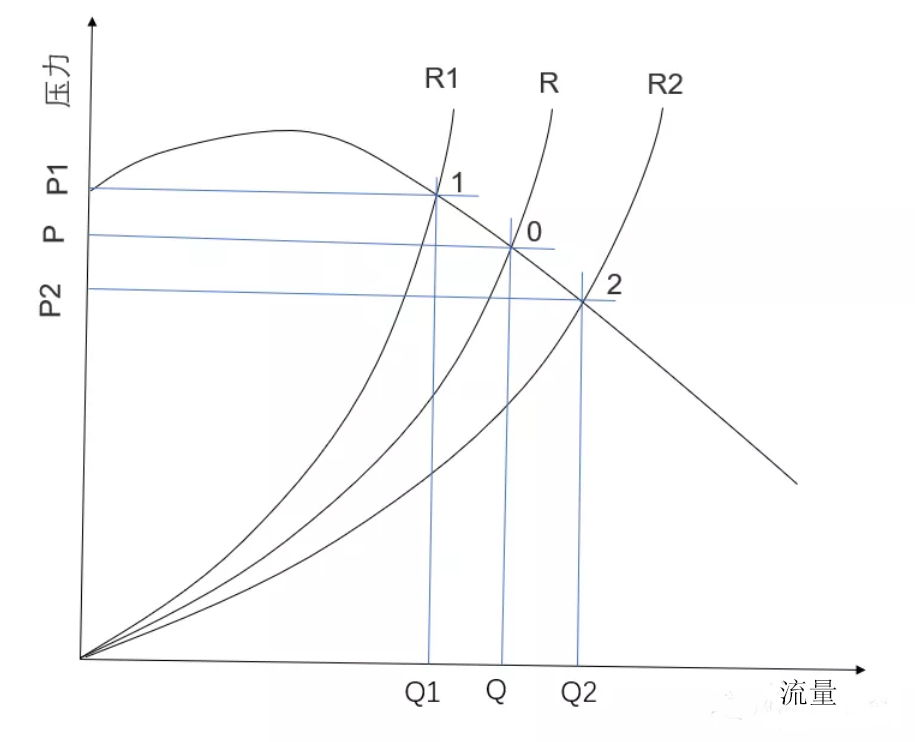

    如下圖，R 代表系統阻力曲線，它與風機性能曲線的交點0就是風機的工作點，此時風機的壓力為P，流量為Q。



    當系統阻力增加的時候，比如擋板門關閉，濾網堵塞等，此時系統阻力曲線為R1，風機的工作點就變?yōu)辄c(diǎn)1， 風機的壓力和流量也變?yōu)镻1、Q1，可見系統阻力增加的時候會導致風機的流量減少，壓力增加。



    同理，當系統阻力減小的時候，此時系統阻力曲線為R2，風機的工作點就變?yōu)辄c(diǎn)2， 風機的壓力和流量也變?yōu)镻2、Q2，可見系統阻力減小的時候會導致風機的流量增加，壓力減小。







    因此改變系統的阻力可以改變風機的性能，所以通常會利用這個特性來調節風機的性能，通常的調節方式有擋板調節或者導葉調節。



    轉速調節

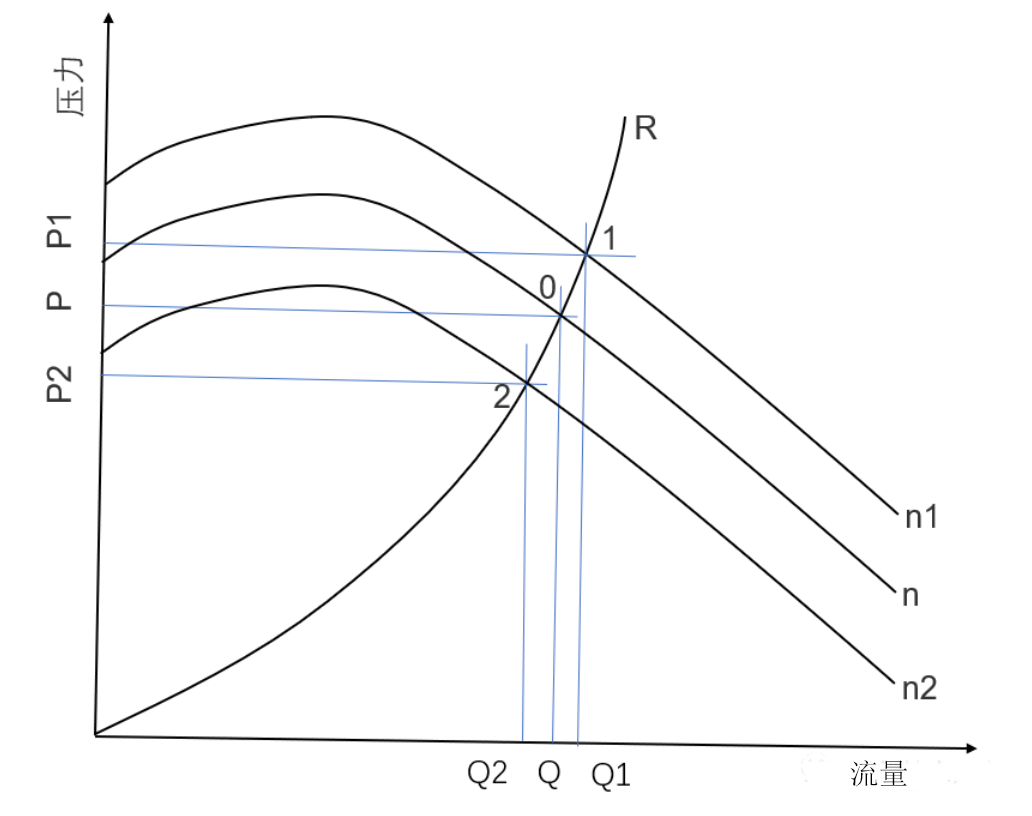

    由上面的分析可知，當轉速改變時，風壓、風量都隨轉速的變化而變化，即風機的性能曲線改變了，見下圖。



    當轉速由n增加到n1的時候，風機的壓力、流量分別由P、Q 增加到P1、Q1；



    當轉速由n減小到n2的時候，風機的壓力、流量分別由P、Q 減小到P2、Q2；







    因此，調節轉速可以有效地改變風機的性能，當需要增加風機出力的時候，增加轉速，當需要降低加風機出力的時候，降低轉速。



    葉片角度調節



    如圖所示，當風機的葉片角度在65度時，系統阻力曲線R與風機曲線的交點0點即為風機的工作點，此時風機的壓力和流量分別為P、Q。



    當葉片角度增加到70度，風機的工作點變?yōu)辄c(diǎn)1，風機的壓力、流量分別增加到P1、Q1；



    當葉片角度增加到60度，風機的工作點變?yōu)辄c(diǎn)2，風機的壓力、流量分別減小到P2、Q2；



    因此，當風機需要增加出力的時候，增大葉片角度。



    因此，當風機需要減小出力的時候，減小葉片角度。







    綜上所述，調節風機的性能主要有改變系統阻力、調節轉速、改變?nèi)~片的角度方式來實現，以滿足系統對風機性能的需求。理論和實踐都證明，風機在某一工況工作時，效率最高，這個工況稱為額定工況。為了滿足經濟性的需求，風機最好在額定工況下運行。
